SML-8168D 智能网络测试仪
用于完整对线与 RJ45/RJ11 近端 10 cm 检查；接交换机时仅限普通或标准 PoE 类型。
- 主机与副机配合完成完整对线
- RJ45 / RJ11 单端测线覆盖距插入端水晶头最大 10 cm 的近端范围
- 1-8 指示灯显示线芯检测结果，G 为屏蔽指示灯
支持对线和 RJ45/RJ11 单端近端测线的无开关智能网络测试仪，内置锂电池并支持 Type-C 边充边测。
产品概述
SML-8168D 是一款无开关、Type-C 充电式智能网络测试仪。对网线、电话线和屏蔽网线进行对线时，将线缆两端分别连接主机和副机；单端测线时，只把待测线缆插入主机，远端不得连接副机。单端功能支持 RJ45 网线和 RJ11 电话线，覆盖距插入端水晶头最大 10 cm 的近端范围，不限制整条线缆长度，也不能替代用于判断完整线序和远端连通状态的对线。
设备内置 3.7 V / 800 mAh 锂电池，使用 5 V / 1 A Type-C 电源充电，标称充电时间约 1 小时并支持边充边测。单端测线时红色工作指示灯亮，充电时黄色充电指示灯亮；电池未充满且边充边测时，红色工作指示灯和黄色充电指示灯可同时亮，充满后黄色指示灯熄灭。

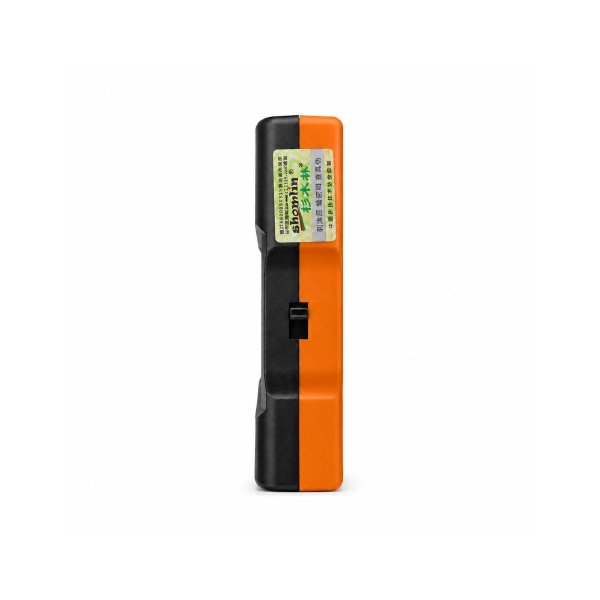

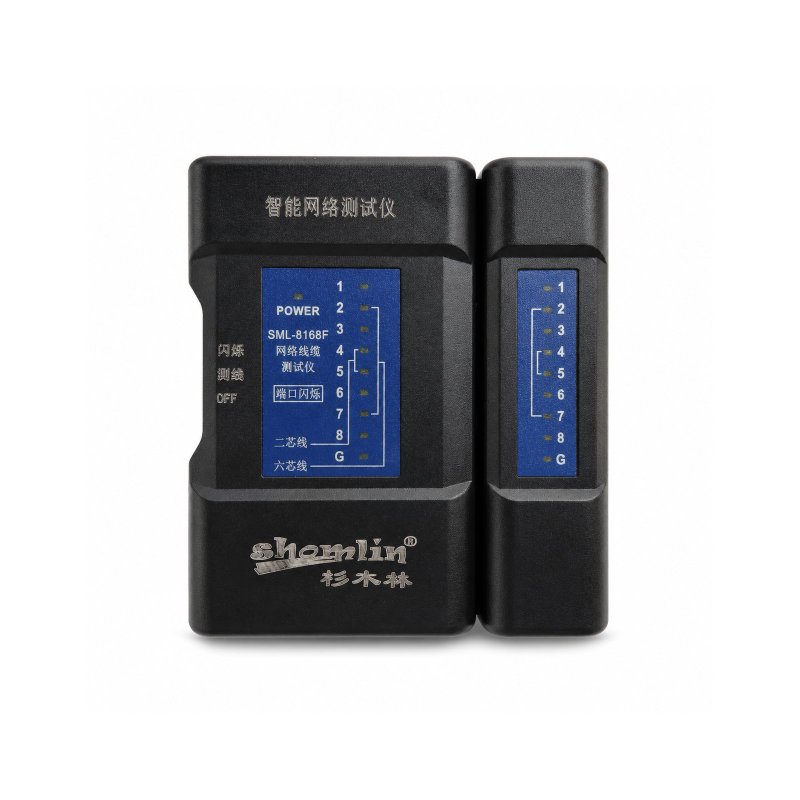

产品图片为系列外形示意，具体面板与接口以对应型号为准。
典型应用场景
- 综合布线工程中的完整对线
- 新压接 RJ45 / RJ11 水晶头的近端快速检查
- 网线、电话线及屏蔽网线故障排查
- 需要可充电设备的日常线路维护
包装内容
- 主机 / 发射器 1 台
- 副机 / 接收器 1 台
- Type-C 充电线 1 条
- 彩盒 1 套
使用与安全边界
对线时，线缆两端分别连接主机和副机。待测线缆远端连接交换机时，单端测线仅适用于普通交换机或标准 PoE 交换机，此时只连接主机，不使用副机。测试仪本身不识别交换机类别或 PoE 供电类型；类别无法确认时，应按非标 PoE 交换机处理，先断开交换机及其供电。非标 PoE 交换机仅提供标称 60 V 防烧保护，检测功能不可用，结果不得作为判断依据。
60 V 是标称防烧保护值，不是正常测试工作电压，也不代表具备 PoE 检测能力。只能使用完好的 Type-C 充电线和 5 V / 1 A 电源；内置锂电池不得由用户自行拆解或更换。设备受潮、破损、异常发热或出现异味时，应立即停止测试和充电并断开外部连接。严禁连接市电、强电线路或电压不明的线路。
产品图集
产品特性
- 无开关设计，插入线缆后自动开始检测
- Type-C 充电并支持边充边测，红色工作灯与黄色充电灯相互独立
技术规格
| 型号 | SML-8168D |
|---|---|
| 产品类别 | 智能网络测试仪 |
| 测试线材 | 双绞网线、电话线、屏蔽网线（8P / 6P / 4P） |
| 接口 | RJ45 / RJ11 二合一接口 |
| 测试结果 | 线序、断路、短路、错线、屏蔽层导通 |
| 显示方式 | 1-8 LED 指示灯显示线芯检测结果；G 为屏蔽指示灯 |
| 单端测线 | RJ45 / RJ11；覆盖距插入端水晶头最大 10 cm 的近端范围 |
| 操作方式 | 无开关，插线后自动检测 |
| 状态指示灯 | 单端测线时红灯亮，充电时黄灯亮；边充边测时可同时亮，充满后黄灯熄灭 |
| PoE 防护 | 标称 60 V 防烧保护 |
| 电池 | 3.7 V / 800 mAh 锂电池 |
| 充电 | Type-C；5 V / 1 A；约 1 小时；支持边充边测 |
| 外形尺寸 | 110 × 90 × 22 mm |
| 工作环境 | −10 ℃～+60 ℃；10%～70% RH |
| 材质 | ABS |
