SML-8168F 智能网络测试仪
用于线缆对线及普通或标准 PoE 交换机端口定位。
- 完成网线、电话线和屏蔽网线对线
- 连接普通或标准 PoE 交换机时通过端口闪烁定位目标端口
- 三档实体开关依次为闪烁、测线、OFF
具备对线和交换机端口闪烁定位的分体式智能网络测试仪，采用闪烁、测线、OFF 三档实体开关和 9 V 电池供电。
产品概述
SML-8168F 在网线、电话线和屏蔽网线对线基础上增加交换机端口闪烁定位，三档实体开关依次为 闪烁、测线、OFF。对线时，将开关拨至 测线 并把线缆两端分别接入主机和副机；连接普通交换机或标准 PoE 交换机定位端口时，只连接主机并拨至 闪烁。
端口闪烁工作时红色工作指示灯亮，本型号没有黄色充电指示灯。观察交换机端口指示灯即可定位目标端口，使用后将开关拨至 OFF。

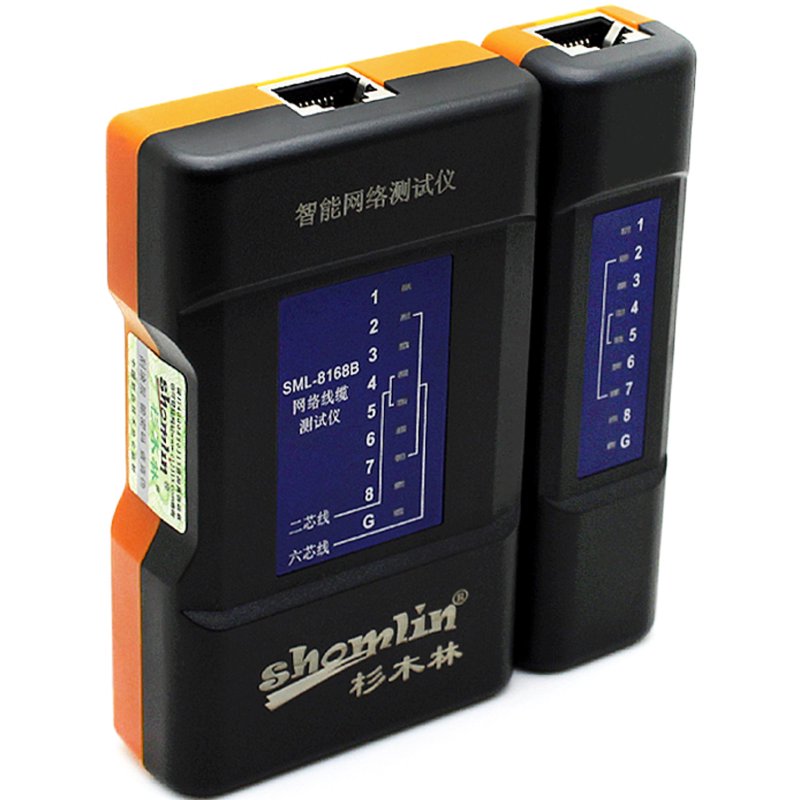

产品图片为系列外形示意，具体面板与接口以对应型号为准。
典型应用场景
- 综合布线工程中的网线线序及故障检测
- 配线架线缆与交换机端口对应关系定位
- RJ45 网线、RJ11 电话线和屏蔽网线故障排查
- 机房、弱电井和安防工程线路维护
包装内容
- 主机 / 发射器 1 台
- 副机 / 接收器 1 台
- 9 V 电池 1 节
- 彩盒 1 套
使用与安全边界
对线时，将线缆两端分别连接主机和副机，并使用 测线 档位。端口闪烁仅适用于普通交换机或标准 PoE 交换机，此时只连接主机，不使用副机。
测试仪本身不识别交换机类别或 PoE 供电类型。类别无法确认时，应按非标 PoE 交换机处理，先断开交换机及其供电。非标 PoE 交换机仅提供标称 60 V 防烧保护，检测功能不可用，结果不得作为判断依据。60 V 是标称防烧保护值，不是正常测试工作电压，也不代表具备 PoE 检测能力；严禁连接市电、强电线路或电压不明的线路。
产品图集
产品特性
- 1-8 与 G 指示灯显示线序和屏蔽层导通
- 端口闪烁时红色工作指示灯亮，本型号无黄色充电指示灯
技术规格
| 型号 | SML-8168F |
|---|---|
| 产品类别 | 智能网络测试仪 |
| 测试线材 | 双绞网线、电话线、屏蔽网线（8P / 6P / 4P） |
| 接口 | RJ45 / RJ11 二合一接口 |
| 测试结果 | 线序、断路、短路、错线、屏蔽层导通 |
| 显示方式 | 1-8 与 G LED 指示灯 |
| 专属功能 | 交换机端口闪烁定位 |
| 操作方式 | 三档实体开关：闪烁、测线、OFF |
| 状态指示灯 | 端口闪烁时红色工作指示灯亮；无黄色充电指示灯 |
| PoE 防护 | 标称 60 V 防烧保护 |
| 电源 | 1 节 9 V 电池 |
| 外形尺寸 | 110 × 90 × 22 mm |
| 工作环境 | −10 ℃～+60 ℃；10%～70% RH |
| 材质 | ABS |
