SML-DS 多功能寻线仪
用于线缆寻对线及不超过 60 V 的 PoE 检测。
- 寻线距离
- 网线不超过 500 米；同轴线 300 米
- PoE 测试
- 电压不超过 60 V；标准/非标准判断
- 显示屏
- 接收器 2.4 英寸 LCD 彩屏；发射器 LED 指示灯
集网线寻线、双端对线、PoE 检测及两芯线与同轴线寻线于一体的便携式工程寻线仪。
产品概述
SML-DS 是 SML-DS 系列的基础型号，面向综合布线、通信维护和安防线路排查。设备将网线寻线、双端对线和 PoE 检测整合在一套发射器与接收器中，并可追踪电话线、两芯线和 BNC 同轴线。接收器彩屏直接显示信号强度、线序和设备状态，适合日常工程现场快速排查。

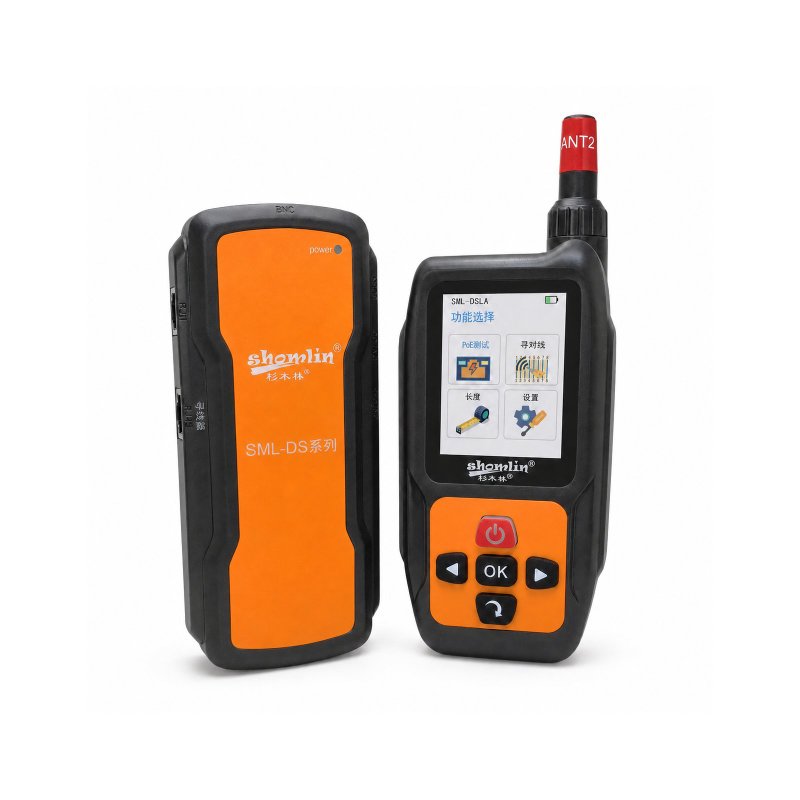

产品图片为系列外形示意，具体面板与接口以对应型号为准。
典型应用场景
- 配线架、交换机端口和弱电井中的目标网线定位
- 网线线序、通断、开路、短路与交叉故障排查
- PoE 端口输出电压及供电类型判断
- 电话线、两芯线和同轴线寻线
装箱与附件
本型号标配发射器、接收器、两芯接收头、网线接收头、两芯鳄鱼夹 / RJ11 鳄鱼夹转接线、USB 充电线、合格证、保修卡、说明书、工作包和彩盒各 1 件。
使用与安全边界
PoE 线缆只能接入 PoE / IP / 网络测试共用接口，允许检测的电压不超过 60 V；严禁将带 PoE 供电的网线插入其他接口。同轴线接口仅用于寻线，不用于长度或通断测试。本型号不支持长度测试，也不支持 220 V 墙内线或地下线寻线；不得接入市电或未知高压线路。
产品图集
产品特性
- 网线寻线与 2-8 芯双端对线一体测试
- 检测 PoE 输出电压并判断标准或非标准供电
- 自动与手动寻线模式，手动灵敏度 0-10 级可调
- 支持电话线、两芯线及 BNC 同轴线寻线
- 接收器 2.4 英寸彩屏，支持中英文界面
- 支持自动关机与背光时间设置
技术规格
| 型号 | SML-DS |
|---|---|
| 产品类别 | 多功能寻线仪 |
| 显示屏 | 接收器 2.4 英寸 LCD 彩屏；发射器 LED 指示灯 |
| 网线接口 | RJ45 |
| PoE 测试 | 电压不超过 60 V；标准/非标准判断 |
| 寻线距离 | 网线不超过 500 米；同轴线 300 米 |
| 长度测试 | 不支持 |
| 墙内线/地下线寻线 | 不支持 |
| 发射器电源 | 3.7 V / 1200 mAh |
| 接收器电源 | 7.4 V / 1000 mAh |
| 充电接口 | Type-C |
| 设置 | 中文/英文切换；自动关机 30 分钟 / 60 分钟 / 永不；背光 5 分钟 / 10 分钟 / 永不 |
| 装箱清单 | 发射器、接收器、两芯接收头、网线接收头、两芯鳄鱼夹/RJ11 鳄鱼夹转接线、USB 充电线、合格证、保修卡、说明书、工作包、彩盒各 1 件 |
| 工作环境 | -10℃～+60℃；10%～70% RH |
