SML-QTS 综合线缆寻测仪

集 RJ45 单端测试、网线/电话线/同轴线寻线和 RJ45 双端对线于一体，接收器配备 0.96 寸 LCD 屏。

产品概述

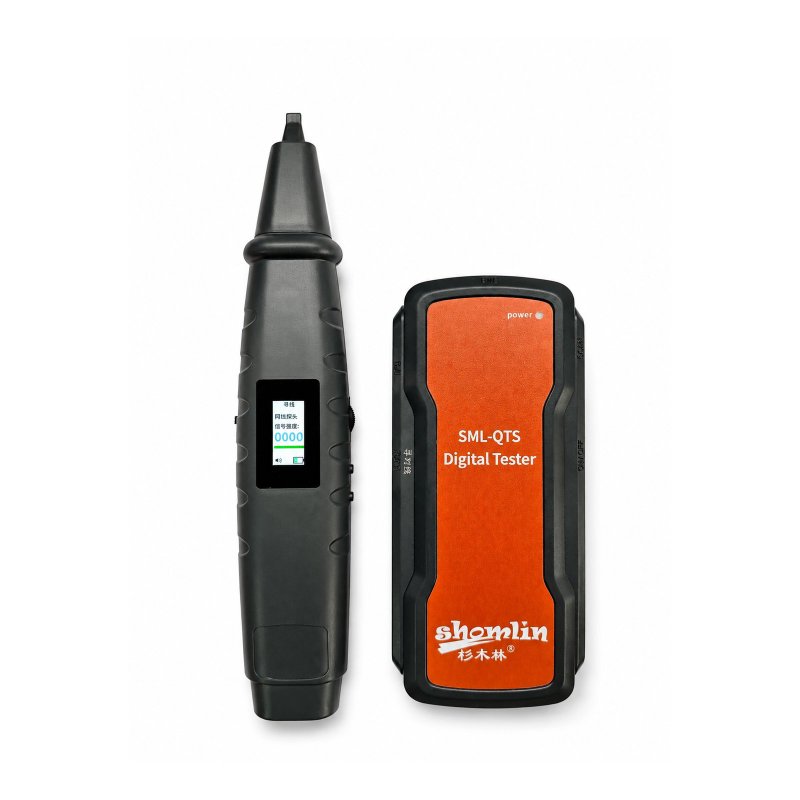

SML-QTS 由发射器和带 0.96 寸 LCD 屏的接收器组成，面向综合布线、弱电维护和线路排查。接收器可独立检查当前插入的 RJ45 压接端；发射器配合接收器可查找网线、电话线或同轴线的位置与走向，并可对 RJ45 网线进行双端线序和通断检查。

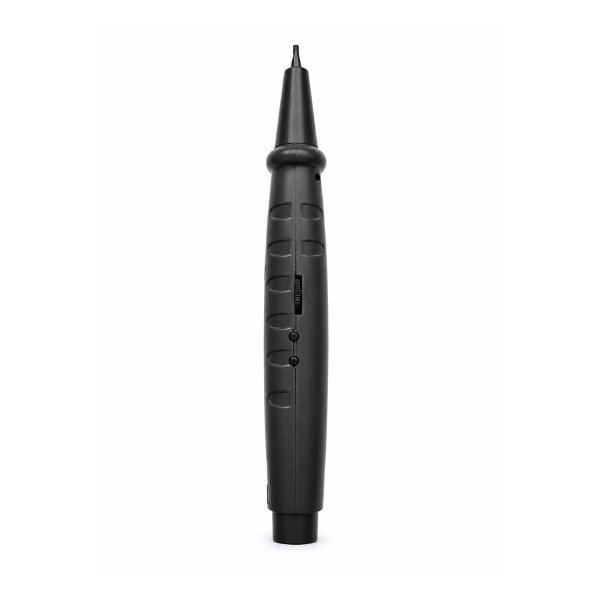

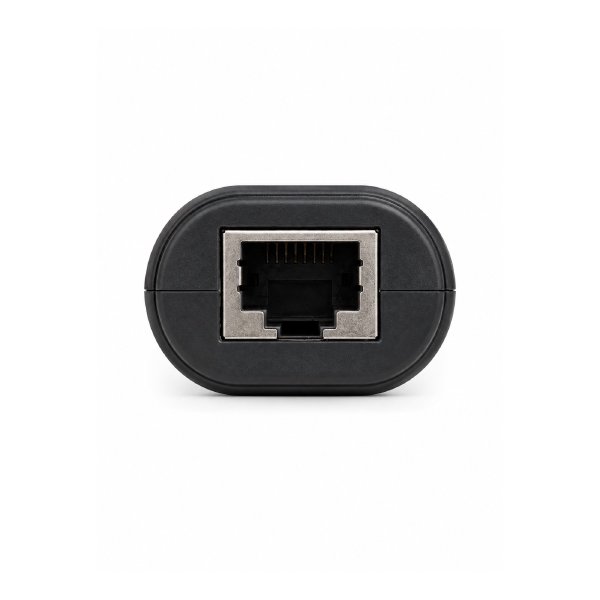

单端测试和对线均为自动显示：RJ45 插入接收器底部测试/对线接口后，无需另选对线档位或按键。寻线时可综合屏幕强度、蜂鸣频率和灵敏度设置判断目标线；静音只关闭声音，不影响 LCD 强度显示。

典型应用场景

• 新制作或重新压接 RJ45 网线时进行单端快速检查
• 完成两端压接后检查 2～8 芯线序、开路、短路和交叉
• 在配线架、弱电井或多条相邻线缆中查找目标网线

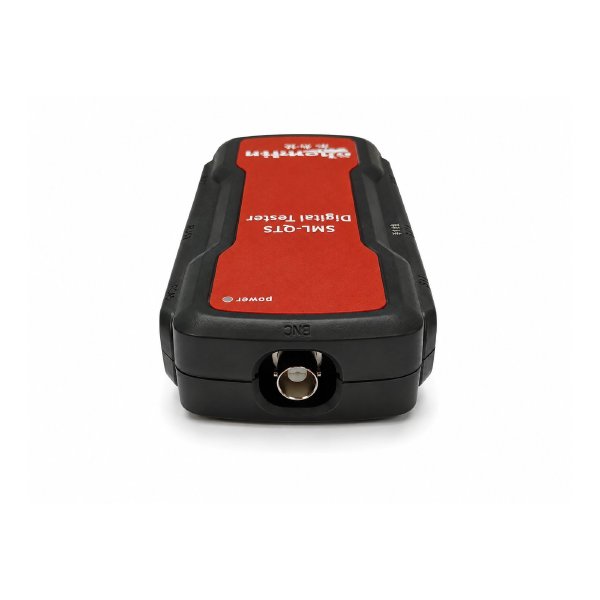

• 查找 RJ11 电话线、两芯线或 BNC 同轴线的位置与走向
• 寻线找到远端后直接转入 RJ45 双端对线

包装内容

标准包装包括发射器、接收器、工作包、彩盒、Type-C 充电线、RJ11 鳄鱼夹以及合格证 / 保修卡。开箱后请按实际包装核对。

功能与安全边界

单端测试只接受 RJ45 网线插头，不能代替整根线缆的双端对线；RJ11 电话线和 BNC 同轴线只支持寻线。对线结果不代表速率、衰减、串扰、屏蔽性能或链路等级认证结果。

本产品具备 PoE 端口误插防护，但该防护只用于降低误插导致的设备损坏风险，不代表支持带电测试。连接、寻线、单端测试或对线前，必须将被测线缆与交换机、PoE 设备、电话设备及其他设备和电源完全断开。
