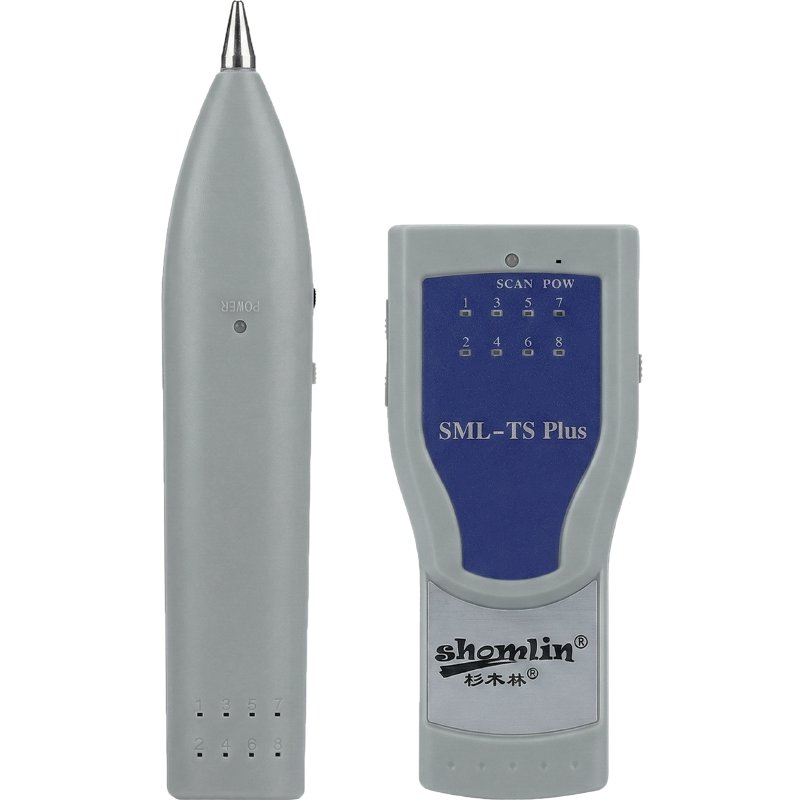

SML-TS PLUS 多功能网络寻线仪
支持双模式寻线、双端对线、RJ45/RJ11 单端检测、PoE 带电寻线及弱电线路状态判断的升级款寻线仪。
产品概述
SML-TS PLUS 在普通寻线、抗干扰寻线和双端对线基础上增加 RJ45/RJ11 单端水晶头检测。它可快速检查距插入端水晶头 10 厘米范围内的压接与连接状态，同时保留带电寻线、弱电线路直流电平与极性判断、铃流检测及自动感应照明等工程功能。
典型应用场景
- 配线架、交换机和线缆机房中的目标网线定位
- 网线、电话线、屏蔽网线和四芯网线寻线
- 网线完整双端对线与故障判断
- 新压接 RJ45 / RJ11 水晶头的近端快速检查
- 弱电金属两芯线的寻线、极性与铃流状态判断
使用与安全边界
单端检测只覆盖插入端附近 10 厘米范围，不能替代完整双端线序与远端连通测试。带电寻线电压不得超过 60 V；普通双端测线应在线路不带电时进行。交换机端口远程对线仅支持普通交换机和标准 PoE 交换机，不支持直接输出 48 V 的非标准 PoE 交换机。严禁接入市电、强电或未知高压线路。
产品特性
- 普通寻线与抗干扰寻线双模式
- 双端对线判断线序、通断、短路及错线
- RJ45 / RJ11 单端检测范围为距水晶头 10 厘米
- 支持不超过 60 V 的交换机与 PoE 带电线路寻线
- 灵敏度可调，并配备自动感应照明
技术规格
| 型号 | SML-TS PLUS |
|---|---|
| 产品类别 | 多功能网络寻线仪 |
| 主要功能 | 普通寻线、抗干扰寻线、双端对线、单端检测、线路状态检测 |
| 信号传输 | 多频脉冲 |
| 接口 | 发射器 RJ45 / RJ11；接收器支持 RJ45 / RJ11，接口结构依批次，以实物为准 |
| 寻线距离 | 网线 500 米；电话线不超过 2 千米 |
| 单端检测 | RJ45 / RJ11；距水晶头最大 10 厘米 |
| PoE 寻线防护 | 带电寻线不超过 60 V |
| 发射器电流 | 不超过 10 mA |
| 接收器电流 | 不超过 30 mA |
| 电源 | 发射器、接收器各 1 节 9 V 6LR61 碱性电池 |
| 工作环境 | -10℃～+60℃；10%～70% RH |
