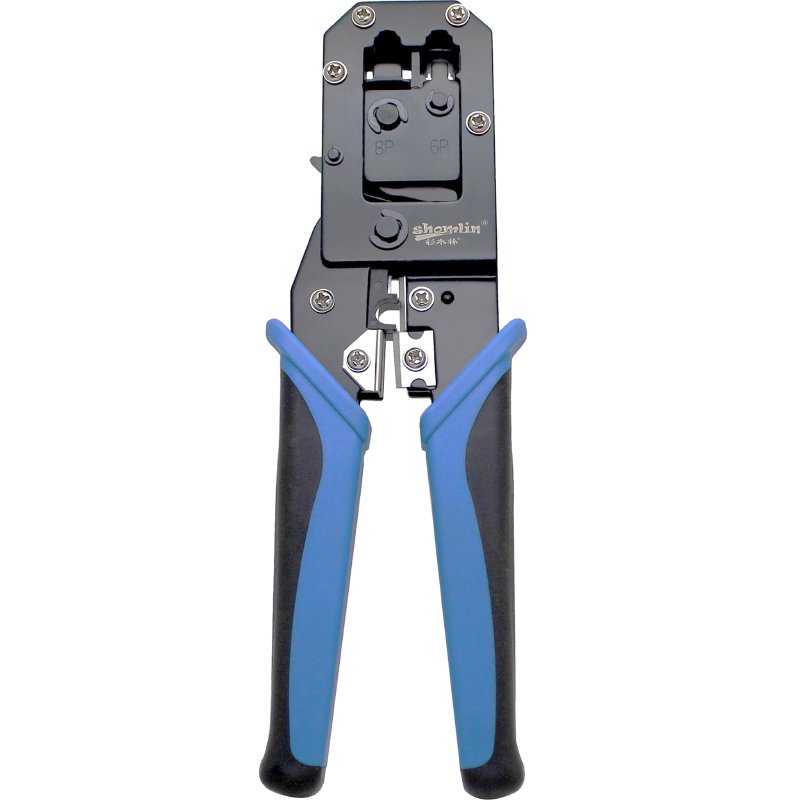

SML-200R 布线钳

SML-200R 用于网络线、电话线水晶头压接及适配通信线材剪切，具有 8P、6P 模位、省力保持结构和侧边复位键。

产品概述

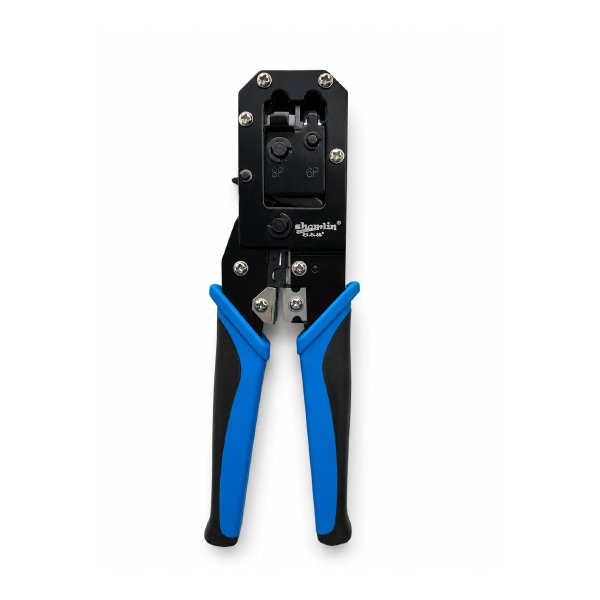

SML-200R 布线钳用于网络线、电话线水晶头的压接，以及适配通信线材的切断和端部修整。工具设有标示为 8P、6P 的压接模位，并将省力保持结构与侧边复位键用于剪切、压接过程中的位置保持和中途打开。选用时应同时核对线缆、接头与模位的匹配情况。

主要功能

水晶头压接

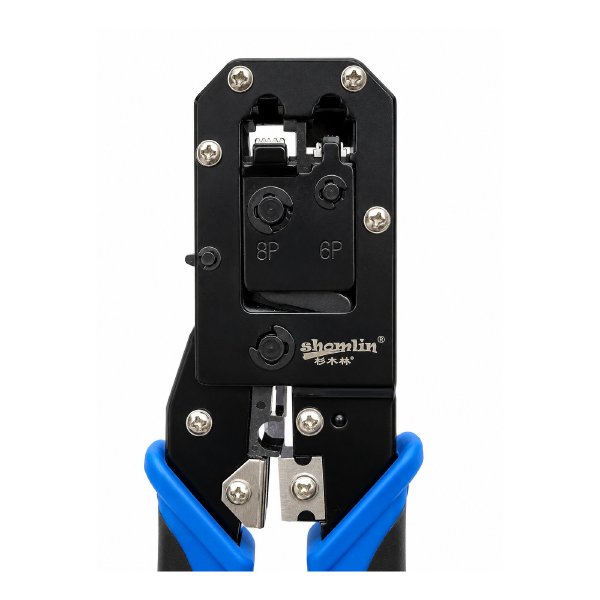

压接用于将匹配的水晶头端接到网络线或电话线上。根据机身的 8P、6P 标识选择对应模位；针位数量相同或外形相近，并不表示接头一定适配，不应强行压入。

装线时按接线要求整理线序、理顺线芯并剪齐端部，确认各线芯到位、外护套进入接头固定位置，避免只固定单根线芯。接头应方向正确、平正且完全入位。压接后检查触点、线序、线芯入位和外护套固定情况；发现错位或固定异常时，应查明匹配及放置问题，必要时更换接头重新端接。

线材剪切

剪线用于适配通信线材的定长切断和端部修整，为后续端接准备线材。根据所需长度确定切断位置，保持线材与工具稳定，再进行剪切。剪切后检查是否完全切断、切口是否平整，有无明显倾斜或散开；未完全切断不能按完成处理，中途取出后应先检查线材受损情况，再决定后续修整。

省力保持与中途复位

剪切或压接未完成时，暂停用力会保持已经压到的位置，钳子不会自行弹开。这属于正常机构保持，不应直接当作卡滞。需要中途打开时，稳住工具和工件，操作侧边复位键解除保持，使钳子弹开。待钳子张开、工件不再受夹持后，才取出或调整接头、线材。复位只解除保持，不代表剪切或压接已经完成，也不是工件合格的证明。

典型应用

适用于网络跳线制作、电话线接头端接，以及断电通信线路安装维护中的线材修整和接头更换。可按现场需要完成切断、端部修整和匹配接头的压接；每次作业仍需依据线缆与接头要求检查处理结果。

使用提示

操作前断开线缆与全部设备和电源的连接，未知线路先核实断电，并确认线缆、接头与工具匹配。不得剪切钢丝、钢缆、钉子等硬质材料。手指避开刀口、模位、手柄夹点及复位时的弹开区域；部件异常、阻力异常或复位失败时停止使用，不强拉工件、硬掰手柄或继续加力。

去除外护套应使用适配剥线工具。成品的通断、线序等电气检查由另配且与线材匹配的检测设备完成，目视检查不能替代电气检测。详细操作、结果检查和日常维护方法，请参阅本页资料下载中的使用说明书。
