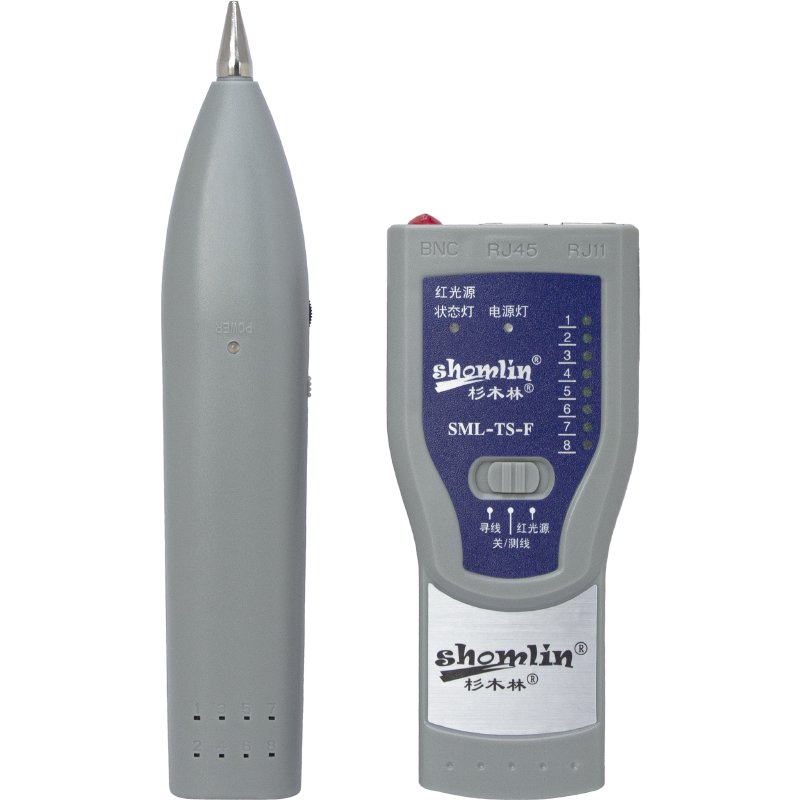

SML-TS-F 光纤/网络寻线仪

产品概述

SML-TS-F 将 SML-TS 系列的普通寻线、抗干扰寻线、双端对线和弱电线路状态判断与 650 nm 连续红光源结合。网络功能用于网线、电话线、屏蔽网线、四芯网线及金属两芯线排查；红光源通过 2.5 mm 通用光接口辅助识别目标光纤和检查明显断路。5 千米与 15 千米为同一型号的可选红光距离配置。

典型应用场景

• 光纤跳线与链路的红光识别和明显断路检查
• 配线架、交换机和线缆机房中的目标网线定位
• 网线、电话线、屏蔽网线和四芯网线寻线
• 网线完整双端对线与故障判断
• 光铜混合布线工程的现场维护

使用与安全边界

使用红光源时不得直视输出端或已连接的光纤端面，也不得将红光照向人员眼睛。带电寻线电压不得超过 60 V；普通双端测线应在线路不带电时进行。交换机端口远程对线仅支持普通交换机和标准 PoE 交换机，不支持直接输出 48 V 的非标准 PoE 交换机。本型号不支持单端水晶头检测，也不支持同轴线或视频线功能。严禁接入市电、强电或未知高压线路。
